水平型拡散セル　Horizontal cell　－　経皮吸収試験機　膜透過実験装置:　特長

Crown Glass Company社のサイド-バイ-サイドセルと同等の水平セルです。より正味の膜透過速度の実験に使用されます。

ドナー側、レセプター側の各々のチャンバーにスターバー（磁石）を置いて個別での攪拌が可能です。また各々の側の温度を目的に応じて変更して膜透過実験することもできます。平面の膜だけでなく、球面の膜にも対応したセルもご用意しています。

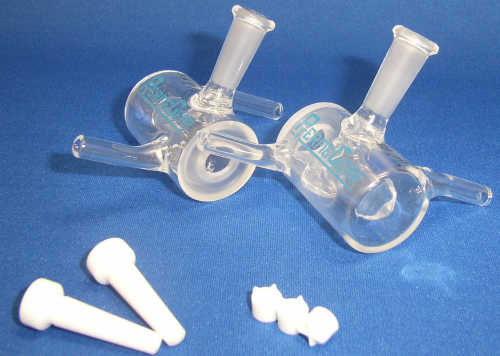

セル一式

クランプの面は平面グラウンド（すりガラス状）になっており、薄い透過膜でもリークすることなく使用が可能です。また不均一のメンブレンに対応できるサイズ別のテフロン製のガスケットをご用意しています。サイドバイセルズ（Side-Bi-Side Cells）とは隣合わせた水平の２つのセルの複数を１対としていることを意味します。セル一式には写真のようにドナー側、レセプター側の各セル、スターバー（攪拌用の磁石）及びストッパー（サンプリング・ポート用）が含まれます。

規格品のセル容量はオリフィスの直径が５ｍｍ～１５ｍｍによりきまってきます。メンブレンを二つのセルが合わさる接合部に挟み専用のセル・クランプでこの部分を留めます。クランプの締付けノブを回してセル同士をゆっくり固定します。


攪拌装置（任意またはＨシリーズ）の磁石部分にこれらを一式を装着します。（Ｈシリーズの攪拌装置であれば専用のピンをクランプの穴に差し込みます。）

Hシリーズスターラー

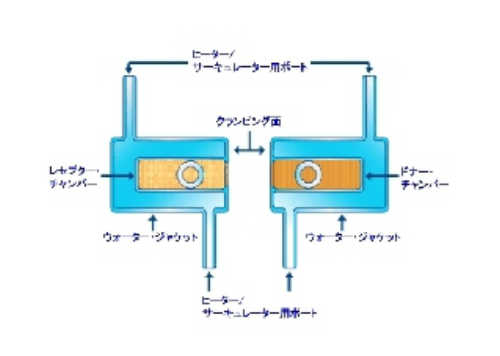

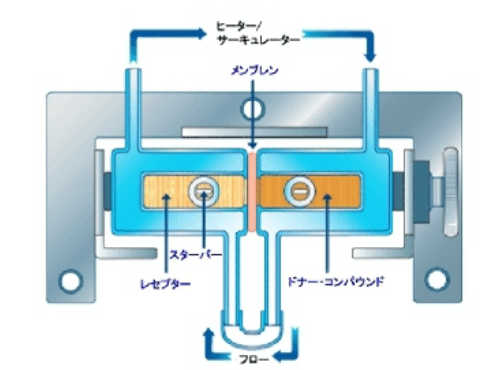

各部の名称です。

※図は正面から見ています。

PermeGear Side-bi-side Cell　Automated System

■フラクションコレクター（左前の図）によりユーザーは最大6つのセルから各々サンプルまでを採取することが可能。(H3スターラーをセル２つに増設した場合。）


■図は反時計回り１）フラクションコレクター、２）H3スターラー、３）ペリスタルティック・ポンプ、４）リザーバー（バッファー瓶）です。

■使用するバイアルは任意で選択可能。（標準で直径 28mm、20ml用バイアルに合わせたラックが付属。）


■使用するセルは使いやすく標準的な水平セル（開口部９～15mm程度）を使用します。レセプター容量は3～12ｍＬ程度。

■現在すでにご使用の物を流用して、ご予算に合わせたシステムの構築が可能です。

PermeGear社製の自動経皮吸収試験システムについては全て以下のような「持続性フロー方式」を採用しています。「全自動化システム」ではない反面、より研究目的に経皮吸収実験を行う場合に高い利便性を有しています。

ここでいう「全自動化システム」ではレセプター溶液を自動でサンプリング後、ＨＰＬＣへ。その後レセプター溶液分を全量自動で交換します。

①ペリスタルティツクポンプでリザーバーよりマニフォールドを通じてレセプター溶液をセルへ。

②セルのジャケットは恒温層からのお湯で35-37℃程度に加温・維持される。スターラーのマグネットで透過中は攪拌も行う。

③セルにレセプター溶液を満たし、泡抜きが行われた後、使用される試料をドナーチャンバーに適用。

④設定された間隔でレセプター溶液がフラクションコレクターのバイアルに採取。

⑤サンプリングが終了した後、バイアルをマニュアルで分析のために取り外す。（ＨＰＬＣへ）

H-Series Stirrers for Horizontal Cells

•

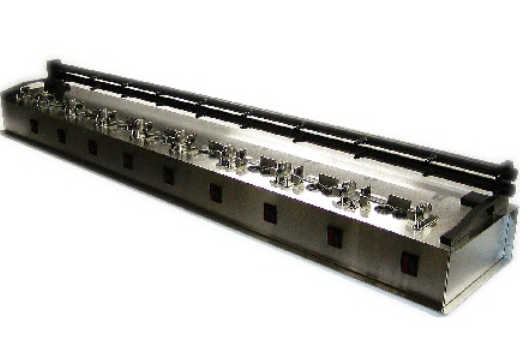

• 純正フランツセル、水平セル、インラインセル用にデザインされた共用タイプのスターラーです。スターラーは使用する水平セル数(1、3、9）により選択します。

• 写真の＜H9＞は水平セルを9つまで搭載可能です。Vシリーズとは異なり別のタイプのセルも搭載可能です。フランツセルもしくはインラインセルでは通常その倍の18つまでスタンドを変更することで搭載可能です。

• セル内のスターバー（マグネットの攪拌子）を動かすためのモーターが水平セル１つに対して等距離で2つ搭載されています。専用のスタンドを取り付けることでフランツセ又はインラインセルではこれらを2連にコンバートして使用します。

水平セルとの接続

前述の水平セル用クランプの上に水平セルを置いた状態です。

＊写真は１連仕様の＜H1B＞。

インラインセルとの接続

インラインセル用＜ツインフローシステム＞を置いた状態です。このくぼみ部分にインラインセルを2つ搭載できます。また背面のコネククターから恒温層等への接続でセル内の温度管理も容易になります。

＊写真は1連仕様の＜H1B＞

フランツセルとの接続

専用スタンド(品番CS-01)を使用することで11.28mm以下のジャケット付きのフランツセルであれば写真の様に隣り合わせで水平セル１連に対して２つ使用することができます。

ステンレス製の水平セル専用クランプです。標準サイズの水平セルの固定、Hシリーズのスターラーでの取付けに使用します。クランプの内側にはゴム製のバンパーが取り付けられています。写真左側のノブをしっかりねじ込むことでセルの間に挟むメンブレンをしっかり固定します。


品番：５G-CC

水平セルにクランプを装着した状態です。

Valia-Chien Cell（球面膜セル）用クランプ

標準サイズの水平セルより横幅の長いValia-Chien Cellでの取付けに使用します。スターラーもこれに合わせて専用のものを使用します。


品番：７G-CC

スターラーHシリーズ　-　基本仕様・型番

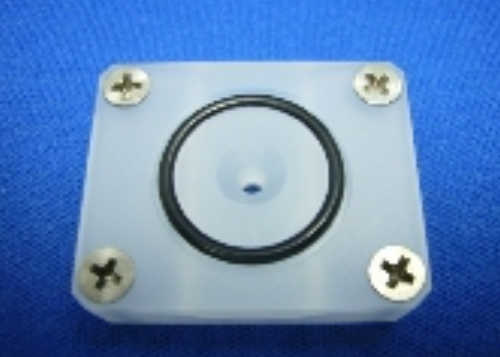

ネオフロン製ネイルアダプター

品番　NA-03-NF
３ｍｍの開口部分も持つ幅28mmｘ長さ34mmのネイルアダプターです。上下のパーツ、クランプ時の漏れ防止用Oリングとステンレス製ねじ（密閉剤の有無にかかわらずアセンブリを固定する）から構成されます。材質は吸着を防ぐネオフロン（Neoflon）を採用しています。

ネイルアダプターにはガラス製セルで漏れがなく挟み込めるようにゴム製のOリングが上下に付属します。

注）ネイルアダプターの厚みは10mmほどあるため、使用にはValia-Chien Cell（球面膜セル）用クランプを使用します。標準クランプは使用できません。また専用スターラーもValia-Chien Cell（球面膜セル）用を使用します。

製品番号について

製品番号は通常２桁のコードをハイフォンで組み合わせたものになります。
１．最初の二桁はセルのタイプを表し、５Gが規格品のサイド-バイ-サイドセルになります。
２．２番目の２桁はジョイント部分の形状について表されます。-00はフラット・グラウンド・ジョイント　-03は球形ジョイント
３．３番目では00で透明、01は褐色ガラス。
４．05-15でオリフィスの直径をミリ単位で表記。
５．必要に応じて容量をｍｌ単位で表記。

例１）　#5G-00-00-12 ＞＞＞12mm の透明なサイド-バイ-サイドセル
例２）　#5G-00-01-09-02＞＞＞9mmで容量2mlの褐色のサイド-バイ-サイドセル
