繊維・毛髪自動引張り試験機Miniature Tensile Tester 675/680：特長

最大100本まで自動で引張り試験・解析

繊維・毛髪自動引張り試験機Miniature Tensile Tester 675/680

MTT675/680の開発は1本1本の繊維・毛髪の試験を正確に短時間で行わなければならないユーザーのリクエストで開始されました。　1本1本の試料が増えるに伴い時間と労力を必要とします。作業の多くは単純であり、長時間の作業は時として疲労によるミスを引き起こします。MTT675/680の自動サンプル機構はこれらの多くの問題を解決します。

● 自動式MTTシリーズの最新型
● 単体で最大100本、オートメーションで最大50本を自動連続測定
● 100本で試験時間は約２時間（試験から解析まで）
● サンプルのマウントから解析まで統合されたシステム
● 独自クリップの採用で直径測定からの試料を使用可能
● スタンドアローン（単体）、オートメーションに対応
● 測定データは自動的に専用ソフトで記録・解析
● 個別試料の物性試験データを直径データとリンク可能
● 大幅な試験・解析時間の短縮、省力化に

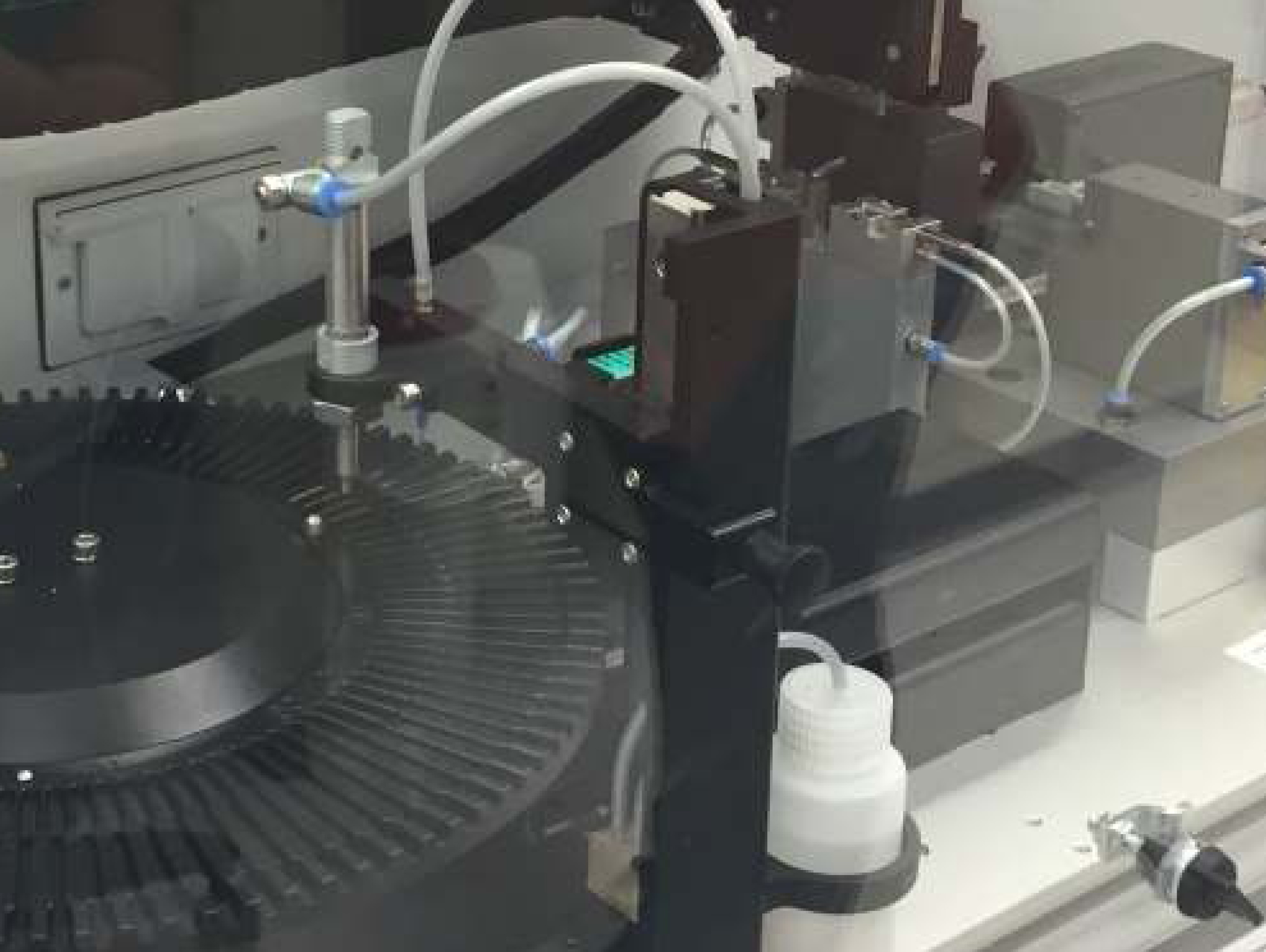

写真はオートメーション用のロボットアームALS1500を装着しています。

MTT675 - View 1.jpg

System View 2.jpg

クリックすると拡大します。

繊維・毛髪自動引張り試験機Miniature Tensile Tester 675/680：測定法

レーザーでの外径測定を含む毛髪引っ張り物性測定の自動化

MTT675/680を使用すれば試料の位置きめから試験、測定データの蓄積、解析まで全て自動で行われます。しかも事前に付属カセットにロードしておいた最大100本までの試験を途切れなく行うことができます。

また外径のレーザーのレーザー測定を行うFDAS765と組み合わせてオートメーションシステムとして使用することで一連のヤングモジュール算出までの外径＞物性測定の作業を自動で行えます。

蓄積されたデータのレビューや再解析は測定終了後いつでも可能です。ダウンタイムの有効活用により大幅な生産性の向上が可能です。また自動化により正確なデータ収集も可能になります。

毛髪自動引っ張り試験ビデオ(FDAS765、ALS1500装着時）

解説

一連の測定をまとめたビデオです。
１）毛髪サンプルをカセットに用意して、カセットを装着。
２）サンプルを装填アームがピックアップして、位置調整台へ。
３）位置調整後、レーザー直径測定装置へさらに移動。
４）レーザー測定装置で設定されたスポットで各々測定。
５）直径測定後、サンプルを引張り装置へ装填（最初のカセットに）。
６）引っ張り用のジグで引っ張り・破断測定を実施。
７）サンプルを排出。自動でデータを蓄積・解析。

繊維・毛髪自動引張り試験機Miniature Tensile Tester 675/680：ソフトウェア

様々なプロプロトコールを準備

解析・制御用専用ソフトウェア UvWin

本システムを含め、オートメーション化システムまでをサポートするWindowsベースの専用ソフトです。共通プラットフォームにより高い利便性とオートメーション化でのデータの互換性を有します。試験の制御を含め、データ解析を行います。

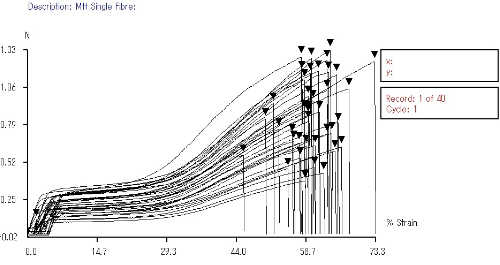

通常の引っ張り・破断試験に加え、ヒステリシス曲線の解析、水を自動で注入後の引っ張り測定、緩和応力の自動測定、セットポリマー等の破壊強度試験等に使用するCross Adhesion Test等、様々な試験に対応します。




・対応OS：Windows98,Me,2000,NT,XP,Vista
・出力信号：RS232C/USB
・データ出力：プリンター出力、ASCIIファイル


クリックすると拡大します。

セットポリマー等の破壊強度試験

MTT675／680を使用して以下の測定が可能です。既存の制御ソフトUvWinにおいてもサポートされます専用のラッカー試験用カセット＃600.0600と付属のセット器具を使用します。

2本の毛髪を十字（90度）に配置して交点にセットポリマーを塗布し、MTT675の専用オートサンプラー（カセット）に装着することで、セットポリマーの破壊強度を評価します。

一度セットすれば測定は最大20セットまで連続して試験・データの取り込み・解析を行うことができます。


繊維・毛髪自動引張り試験機Miniature Tensile Tester 675/680：関連製品

品番600.0320　
クリンプ（1000ケ入り）

品番160.0340　
クリンプセット

品番600.0600　
ラッカー試験用カセット

品番600.0602　
ラッカー試験用マウントブロック　

繊維・毛髪自動引張り試験機Miniature Tensile Tester 675/680：スペック

主な構成品

● UV1000制御装置
現行のMTTシリーズに互換性を持つ本体の制御ユニットです。レーザー直径測定システムFDAS765や物性試験のオートメーション化の際にも使用されます。

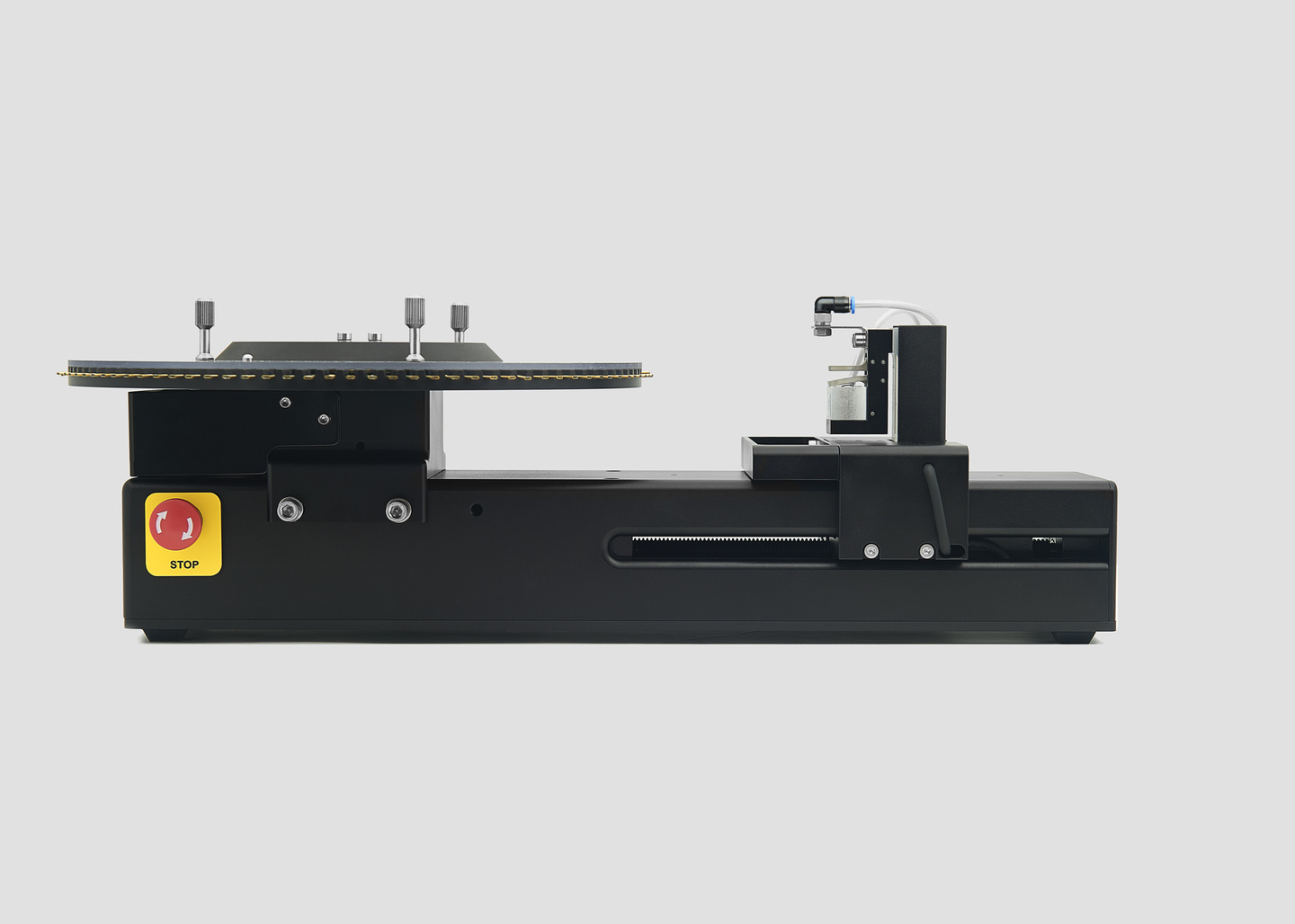

● MTT675本体
試験機器本体です。カセットの変更で単体用、オートメーション用と使い分けが可能です。また粘性試験や流水試験も特注で行えます。

● UvWin制御ソフト
本システムを含め、オートメーション化システムまでをサポートするWindowsベースの専用ソフトです。共通プラットフォームにより高い利便性とオートメーション化への互換性を有します。試験の制御を含め、データ解析を行います。

MTT675 - View 2.jpg

仕様

試料の長さ：
30mm(標準）
試料の拡張幅：
0-330mm（オプションで530mmまで可能）
速度：
1-300mm/min
試料分解能：
1ミクロン
荷重範囲：
2000ｇｍ（20N）
荷重解像能：
0.0625ｇｍｆ
ゲージ：
0-2000gmf
試料数：
１カセットあたり1-100本（単体時）
対応OS：
Windows98,Me,2000,NT,XP
出力信号：
S232C
データ出力：
プリンター出力、ASCIIファイル
電圧：
100V
周波数：
50-60H
適用範囲
以下の試料1本での引張り強度および粘性（adhesive)試験
毛髪
化学繊維
ウール、コットン
カーボン繊維
その他織製品以外


EU域内安全規格

EMC Emissions EN50081-1
EMC Immunity EN50082-1
IEC 1010-1: Equipment for Measurement, Control and Laboratory Use.

繊維・毛髪自動引張り試験機Miniature Tensile Tester 675/680：文献・資料

A Comparison of Fibre Characteristics between Linseed Flax, Canadian Grown Linen Flax and European Linen Flax with Respect to Performance as a Composite Reinforcement Mercedes Alcocka;
Michael Fuquab, Chad Ulvenb, Eric Kerr-Andersonb, Jonn Foulkc

Current research on ethnic hair, Journal of the American Academy of Dermatology, Volume 48, Issue 6, Pages S115-S119
A. Franbourg, P. Hallegot, F. Baltenneck, C. Toutain, F. Leroy

Analysis of hair lipids and tensile properties as a function of distance from scalp.
International Journal of Cosmetic Science. 27(4):193-197, August 2005.
Duvel, L. *; Chun, H. *; Deppa, D. *; Wertz, P. W. +

Current research on ethnic hair
A. Franbourg, PhD,a P. Hallegot, PhD,b F. Baltenneck, PhD,b C. Toutain,a and F. Leroy, PhDb
Clichy and Aulnay Sous Bois, France
