硬度・弾性測定装置　BLS780：特長

皮膚の弾力測定、セルライト、むくみ、肌表面のハリ、老化度の指標、その他新素材の物性試験に。　

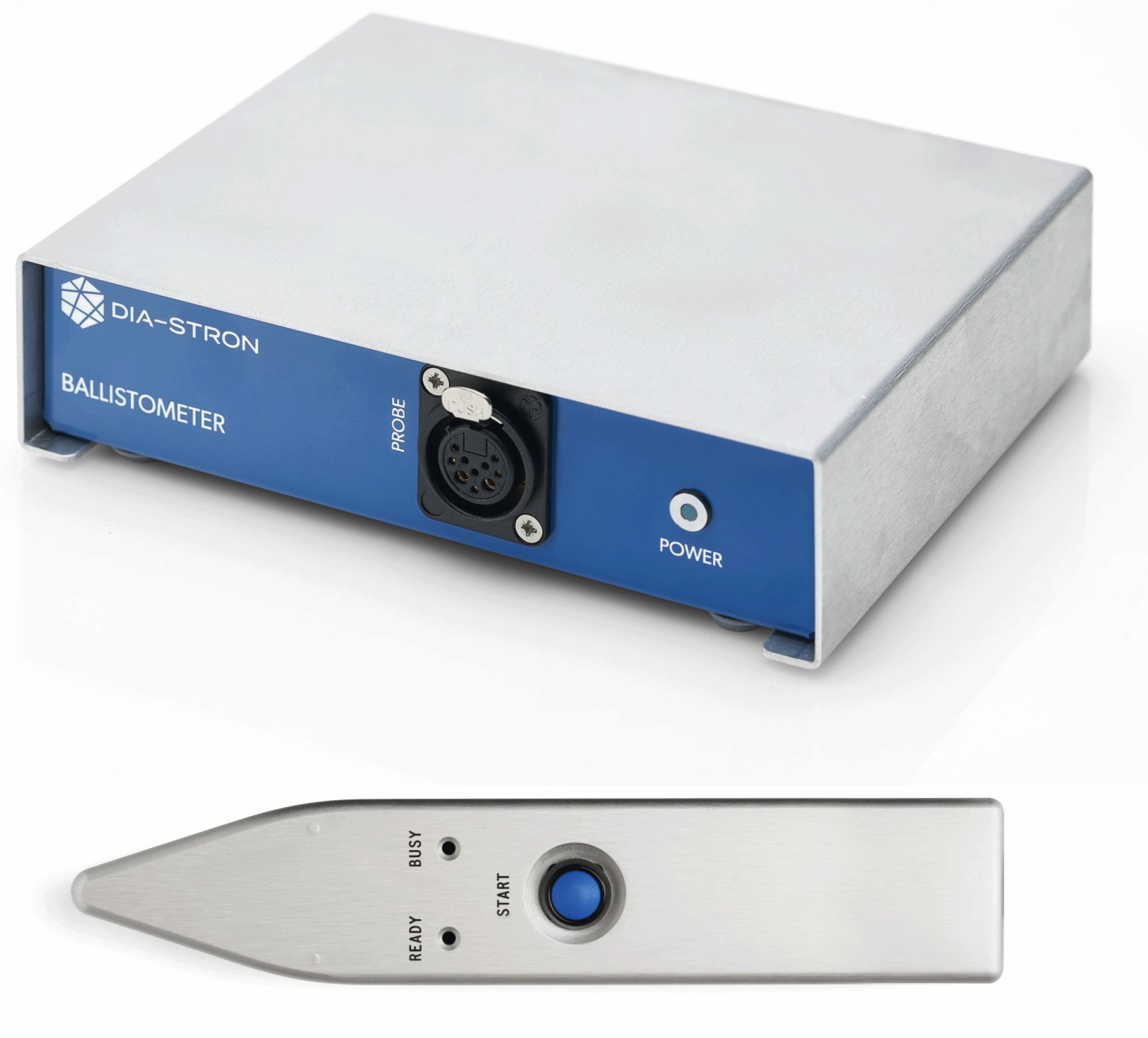

硬度・弾性測定装置　Ballistometer BLS780

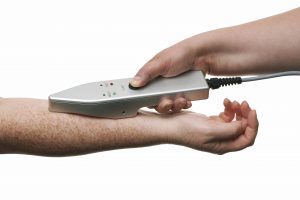

  • 角度に関係ない安定した測定重力に影響されない機構を採用し、プローブを傾けた状態でも自動的に補正して皮膚弾力測定の結果を導き出します。

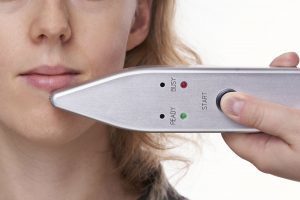

  • とどきにくかった部分の弾力測定測定も角度に影響されないことに加え、約１２ｍｍ程度の測定面を採用しているため、測り難かった小さな面の皮膚弾力測定も可能です。
  • 用途に合わせて感度の調節が可能プローブ裏面のつまみ調整により、運動エネルギーの設定が行えます。これによりレイヤー毎の皮膚弾力測定も可能になります。
  • 専用ソフトを標準添付5つのパラメーター解析を含め、対応する測定波形を自動的に解析します。測定波形をインポーズして微妙な特徴の比較も容易に行えます。弾力測定データは表計算ソフトへの変換も簡単に行えます

※化粧品産業用研究機器　


硬度・弾性測定装置　BLS780：測定法

測定原理

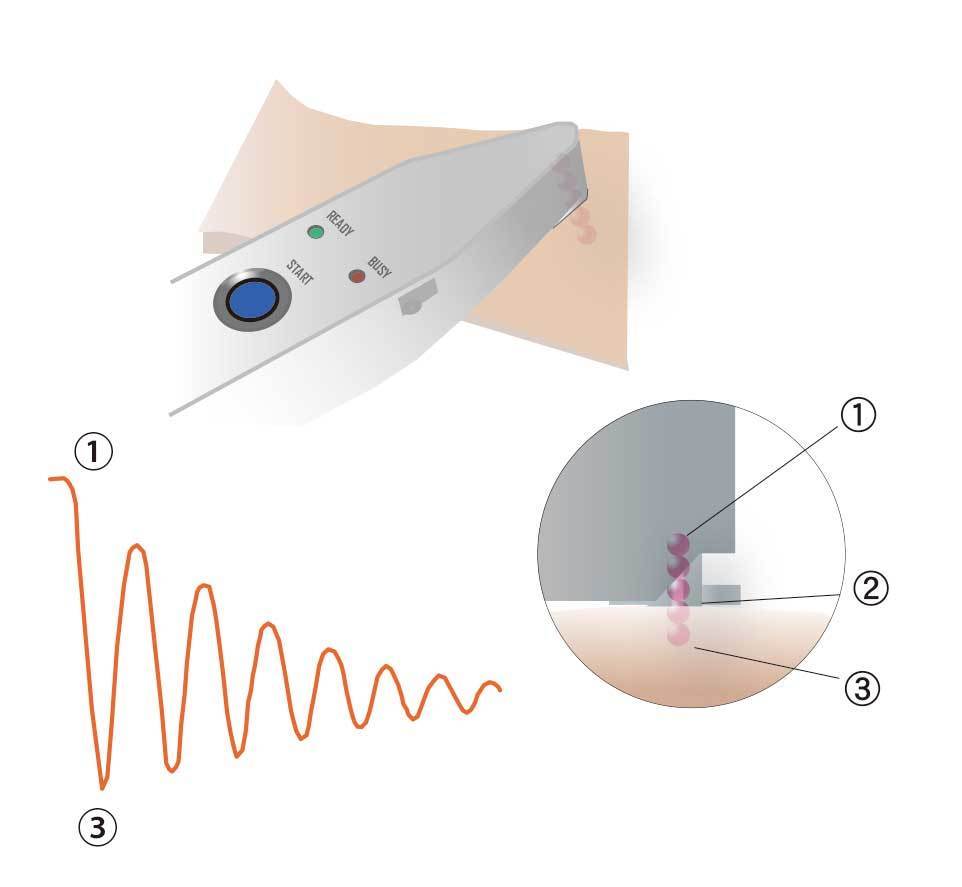

プローブ内部は硬質アームと位置を安定させる「ねじれワイヤー」で構成され、アーム側にハンマー型の測定針が設置されています。

測定針に取り付けられた球形チップは最高点①まで振り上げられリリースと同時に開口部②を通り測定面を叩きます。

チップは設定されたエネルギーでの最深部③まで達して跳ね返り、初期の安定位置を振り子のように行き来して、力が減衰・停止するまで運動を繰り返します。


チップの位置は光学センサーが常に監視しており、位置データはコンピュータに転送後、測定波形、解析数値として記録されます。

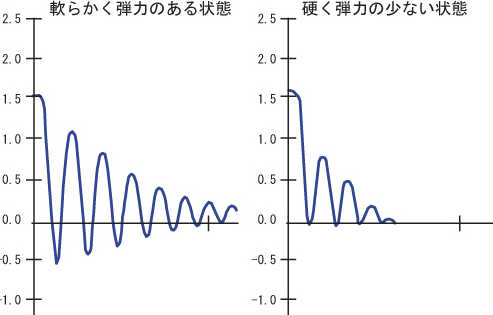

ソフトでは任意のデータを同時に表示して重ね合わせることができます。測定部位の硬さや弾性による違いが容易に比較できます。


硬度・弾性測定装置　BLS780：ソフトウェア

Windows Xp,Vista互換用の制御・記録ソフトを添付

添付のWindows版記録用ソフトを使用で機器の設定・制御、データの記録を行います。測定毎の微妙な差を見るため任意の波形を重ね合わせての比較も容易に行えます。

BLS780 software overlay.jpg

クリックすると拡大します。

測定データの解析結果以下のパラメーターと共に波形左の枠内に表示されます。

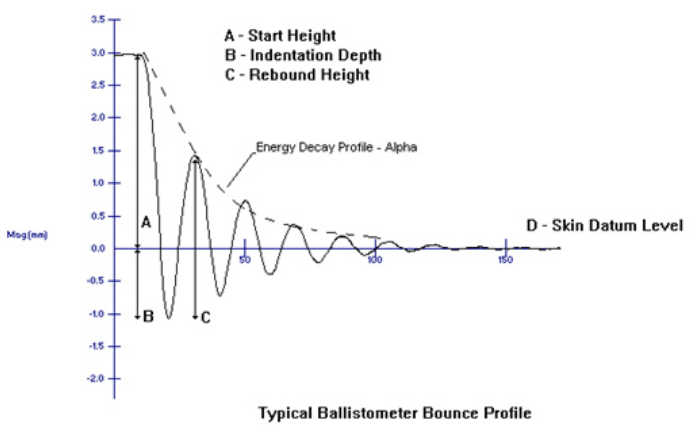

 Indentation：ゼロ点（皮膚表面）からプローブチップが達する最深部(凹み)です。皮膚に関してはハリを表す測定値になり、増加は皮膚の弾性の改善を意味します。

 K：プローブチップの測定開始時の高さです。


クリックすると拡大します。

 Alpha：運動エネルギー(跳ね返り)の減衰する速度です。増加するほど力を吸収する肌であることを示し、減衰が早く弾力のない肌になります。逆にAlphaの減少は引き締め等の改善が見られる状態です。

 CoR（Coefficient of Restitution）：B+C及びA+Cの比率です。「衝突後のチップの速度」に対する「衝突前のチップの速度」の比になります。増加するほど弾力が改善している状態を表します。

 Area：ゼロ点を基準にした振幅(曲線下)の面積です。放出されたエネルギーを表します。弾性、ハリに影響され、面積の増加は弾性の改善を表します。


硬度・弾性測定装置　BLS780：スペック

主な適用範囲

・肌表面、ハリの指標
・老化度、肌年齢の指標
・顔のむくみ等の指標
・セルライトの指標
・シート状、ラバー剤等の素材の物性試験


仕様

本体

・本体寸法：　220mmｘ110mmｘ145mm
・本体重量：　1.1Kg
・プローブの直径：　230mm
・プローブの重量：　0.6Kg
・使用電圧：　100V　50/60Hz 0.5A
・PC接続：　USB（RS232C）

システム概要

・本体
・プローブ
・RS232C接続ケーブル
・記録用ソフトMApp （Windows Xp、Vista、７互換）
・フットスイッチ
・ACアダプター
・日本語ユーザーマニュアル
