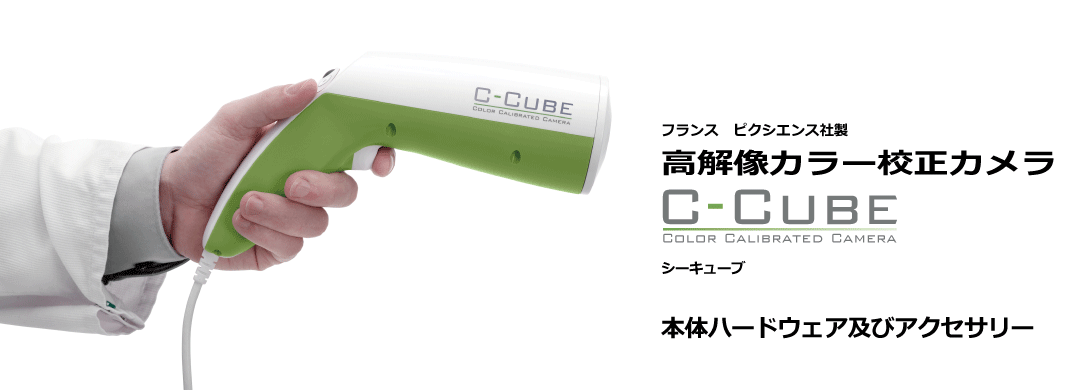

本体ハードウェア及びアクセサリー

主な特徴

ハンドヘルド型カラー校正済みカメラ

メトリックの校正

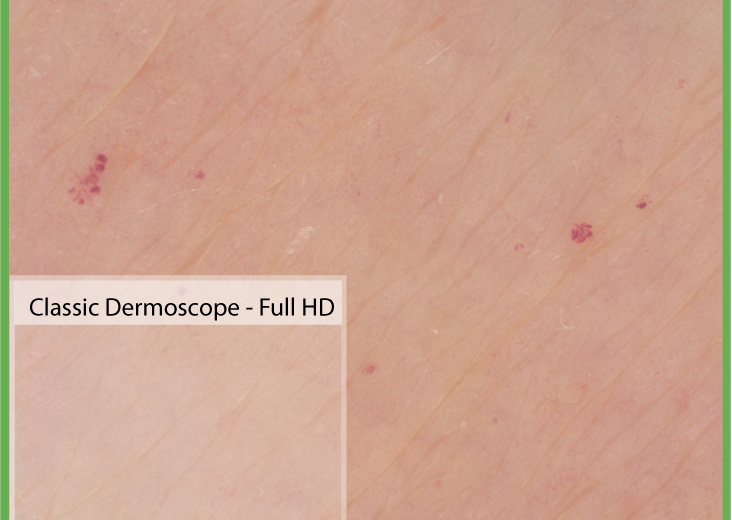

通常のマクロカメラとの比較

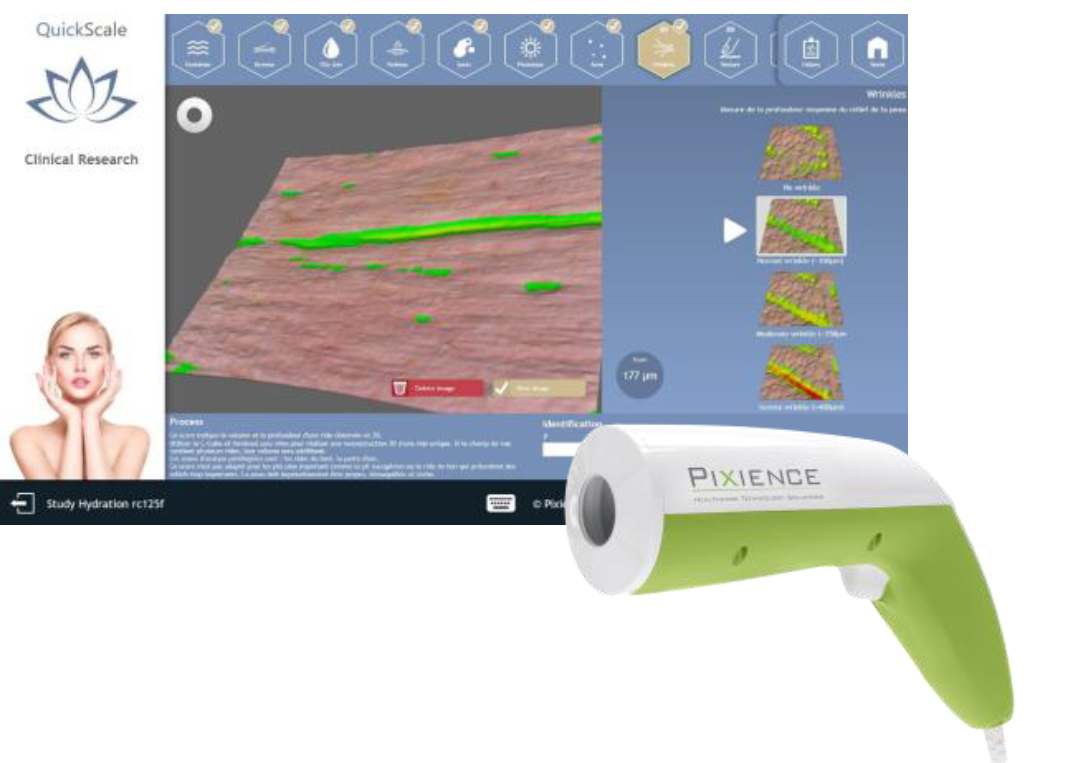

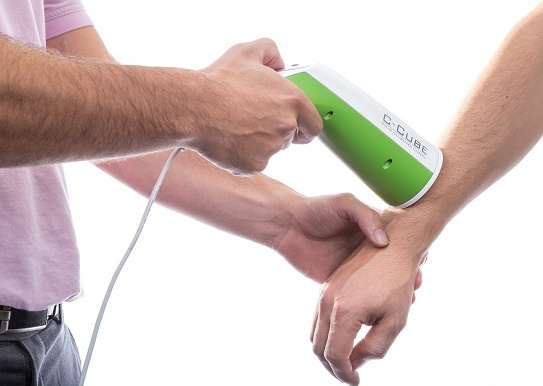

ハンドヘルド型カラー校正済みマクロスコープ

 C-CubeはウルトラHDでの皮膚表面の画像撮影を可能にするハイエンドデジタルマクロスコープ✳️です。メトリック&カラー校正技術により従来にないクオリティーでの画像撮影を可能にします。

● カラー校正
カラー校正されたC-Cubeは従来では考えられなかった、実態に近い画像を再現します。10年に渡り磨かれた先進的な校正技術により以下を可能にします。
1)ほぼ完全なカラーの再現
2)画像間でカラーの一貫性の確保
3)標準化された画像からの皮膚計測

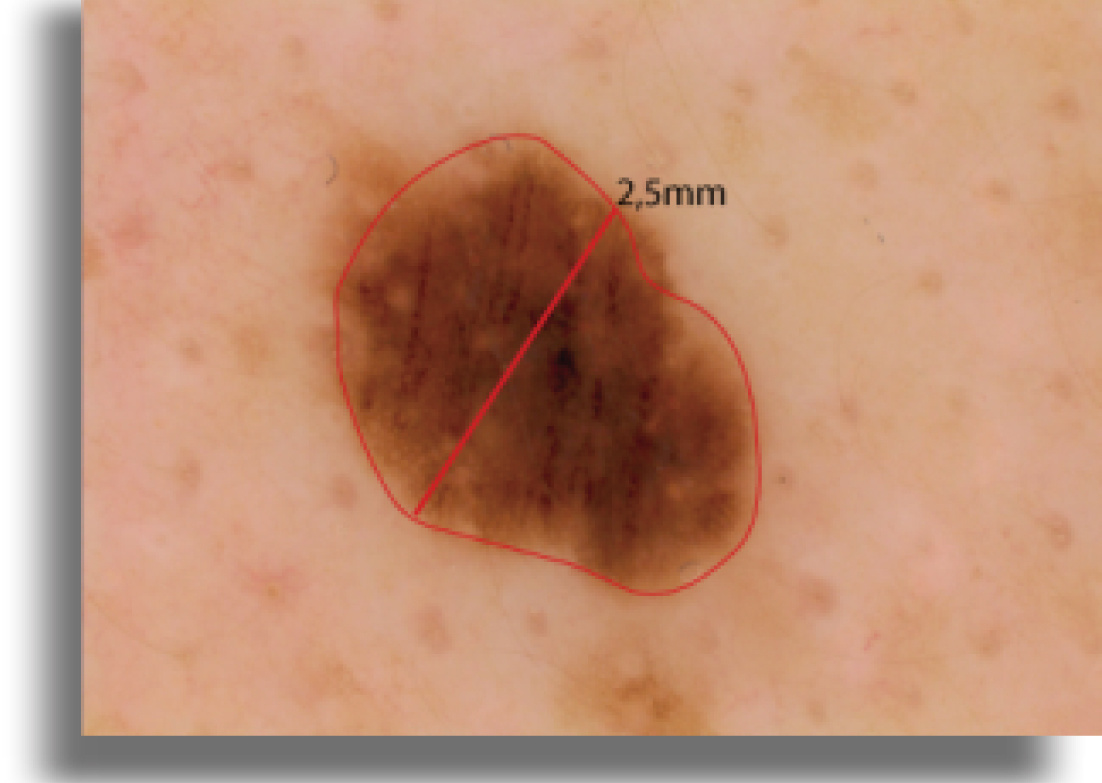

● メトリック校正
専門スタッフによるメトリック校正により、高い利便性を提供します。C-Cubeでの画像は簡単に長さが正確に計測できるため従来の様に撮影時にレファレンスになるイメージの貼り付け等は必要ありません。 メトリック校正の精度は高く、測定部位での長さ等の経時変化を正確に捉えます。

● テカリを起こさない均一照明技術
独自の技術によりテカリの起きない均一な照明が可能です。皮膚表面からの測色の質を著しく劣化させる偏光フィルターを必要としません。

● 使い勝手
人間工学に基づく使いやすいデザインを追求しています。直感的な使い勝手とシンプルなデザイン。工場出荷時の校正により同様のスコープで要求される使用前の煩雑な調整は不要です。接続してソフトを起動、撮影領域を見て後は画像データとしてセーブするだけで被験者への作業は終了します。

● USBによる簡単接続
USB接続により簡単設定でウルトラHDカメラのスタンバイが終了します。シンプル、標準的な接続法で確実な使用を保証します。
本体側に撮影のためのシャッタースイッチ、再撮影用の起動ボタン等、PC上のマウス操作を行える機能が搭載されており、タッチスクリーン搭載PCにも対応します。

✳️マクロスコープとマイクロスコープの違いは、マクロが肉眼で見える物を指すのに対し、マイクロは肉眼では見えない物を指します。

マクロな物は、拡大鏡を使わずに肉眼で見られる十分な大きさです。 マイクロな物は非常に小さく、肉眼で見るには十分な大きさではありません。

皮膚の表面も肉眼で見えるものと見られないレベルが存在します。C-Cubeはマクロスコープであり、肉眼で捉えられる表面の違い撮影した画像を元にアルゴリズムを使い様々な解析を行えるシステムです。







3種類の専用キャップ





カスタム可能なサンプルリーダー


サンプルリーダー


アクセサリー及びオプション

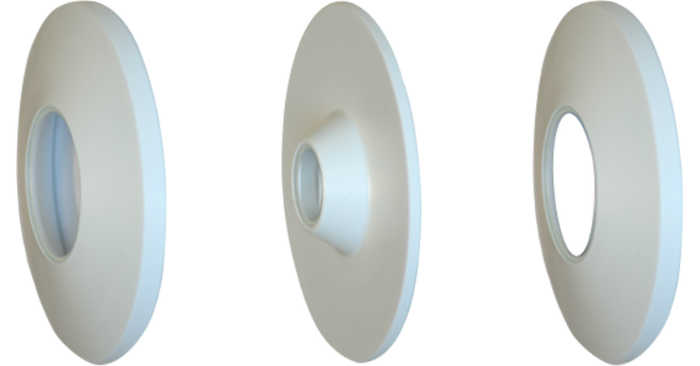

3種類の目的別キャップ
● 標準キャップ
簡単に取り外し交換ができる磁石式の標準キャップです。開口部分に平たい硝子を
はめ込んであり、観察部位に軽く押し付けることで均一な画像を確保できます。
押し付け時に起きる血流の違いによる肌色の変化を最小限にします。

● 小口径キャップ
簡単に取り外し交換ができる磁石式の小口径キャップです。開口部分に平たい硝子をはめ込んであります。顔の特に届きにくい部分で役立ちます。(別注)

● オープンキャップ
簡単に取り外し交換ができる磁石式のオープン型標準キャップです。硝子がなく特にマイクロレリーフや皮膚表面の溝等の観察に適しています。シワ、傷、にきび、炎症部分やファンデーション上からの観察のように直接のコンタクトを避けたい部分に役立ちます。

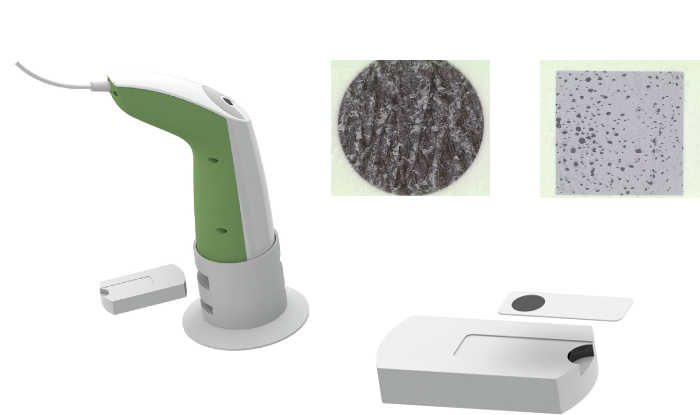

● 様々なサンプルに対応する専用のサンプルリーダー
サンプルリーダーはC-CubeをEx-vivo用の高解像イメージャーに変換できる柔軟なアクセサリーです。スライド式のサンプル固定台を用意、簡便に小さな個体、液体、パウダーやクリーム、毛束やパッチからの画像が取り込めます。

● スライドのカスタムメイド
クリーム、液体、Sebutape©、D-Squame©、パッチ、タブレット用等多くのスライドを既に用意しています。それらを使用してスライドさせるだけでクリアで標準化された画像の取り込みが簡単にできます。 またご希望のサンプルに合わせてスライドをカスタマイズすることも可能です。

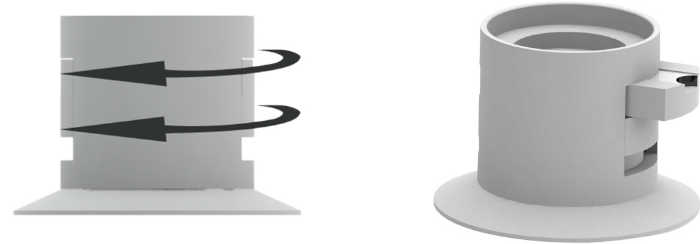

● 簡便な調整
リング部分を回転させるだけでより鮮明で詳細な画像での撮影が簡単に出来ます。サンプルの大きさに関わらず高いクオリティーでの画像の取込が可能です。

文献リスト

アダプターサイズの比較

原理文献及び従来型色差計との比較

Tsunenaga, Makoto & Xu, Wensi & Myojin, Takumi & Nakamura, Toshiyuki & Kon, Tatsuya & Nakamura, Yoshimasa & Ueda, Osamu. (2022). Modulating effects of oral administration of Lycii Fructus extracts on UVB‑induced skin erythema: A Randomized, placebo‑controlled study. Biomedical Reports. 17. 10.3892/br.2022.1545.

Alexandre Delalleau, Jean-Michel Lagarde, and Jerome George
An a priori Shading Correction Technique for Contact Imaging Devices
IEEE TRANSACTIONS ON IMAGE PROCESSING, VOL. 20, NO. 10, OCTOBER 2011.

Yvain Quéau; Roberto Mecca; Jean-Denis Durou
Unbiased Photometric Stereo for Colored Surfaces: A Variational Approach
 2016 IEEE Conference on Computer Vision and Pattern Recognition (CVPR)


テクスチャー

Christos Bontozoglou and Perry Xiao
Applications of Capacitive Imaging in Human Skin Texture and Hair Analysis
Appl. Sci. 2020, 10, 256; doi:10.3390/app10010256

アンチエージング

Mridvika Narda, David Ramos-Lopez, Javier Bustos, Carles Trull, Corinne Granger
A novel water-based anti-aging suncare formulation provides multifaceted protection and repair against environmental aggressors: evidence from in vitro, ex vivo, and clinical studies
Clinical, Cosmetic and Investigational Dermatology 2019:12 533–544

公害と肌

Mridvika Narda, Gabriel Bauza, Palmira Valderas, Corinne Granger
Protective effects of a novel facial cream against environmental pollution: in vivo and in vitro assessment
Clinical, Cosmetic and Investigational Dermatology 2018:11 571–578

その他

WAI CHING LIN, ROBERT A. BYERS, WEI LI, SIMON G. ,DANBY, MICHAEL J. CORK, AND STEPHEN J. MATCHER
Imaging striae distensae: a comparison between PS-OCT and digital dermoscopy
Vol. 12, No. 6 / 1 June 2021 / Biomedical Optics Express 3297

Pillon A, Gomes B, Vandenberghe I, Cartron V, C be P, Blanchet J-C, et al. (2017)
Actinic keratosis modelling in mice: A translational study.
PLoS ONE 12(6): e0179991. https://doi.org/10.1371/journal.pone.0179991

J. Theunis, H. Chaussade,O. Bourgeois, V. Mengeaud
Efficacy of a Rhealba  Oat Extract-based emollient on chronic pruritus in elderly French outpatients
JEADV 2017, 31 (Suppl. 1), 1–7

Elisa Cinotti, Jean-Luc Perrot, Bruno Labeille, Frédéric Cambazard
Season and anatomic site effect on skin color and xerosis quantified using an ultra-high definition videodermoscope
2016 IEEE International Symposium on Medical Measurements and Applications

Elisa Cinotti, Jean-Luc Perrot, Bruno Labeille, Romain Vie, Jean-Michel Lagarde, Frederic Cambazard
QUANTIFICATION OF SKIN XEROSIS USING AN ULTRA-HIGH DEFINITION VIDEODERMATOSCOPE ON A COHORT OF 149 HEALTHY SUBJECTS
Abstracts from the 4th World Congress of the International Dermoscopy Society, April 16-18, 2015, Vienna, Austria. Dermatol
Pract Concept 2015;5(2):28. http://dx.doi.org/10.5826/dpc.0502a28
