多目的LB膜作製装置MicroTrough X


特長

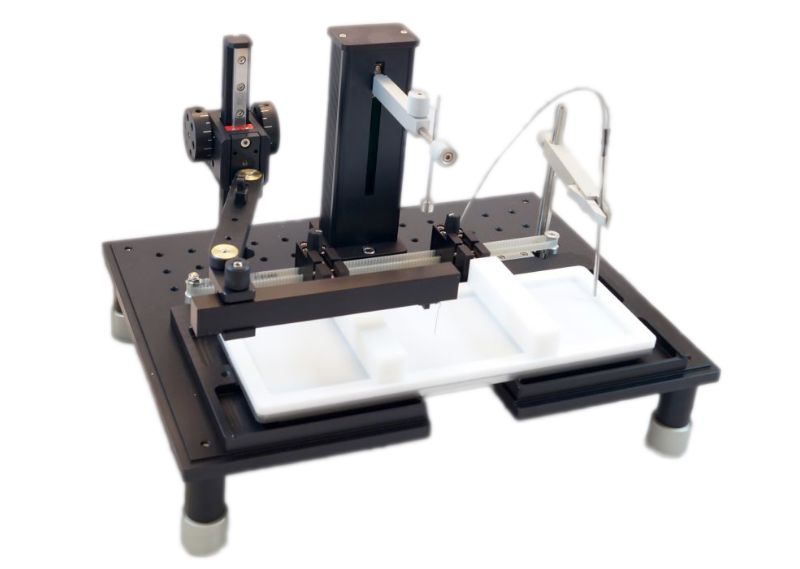

コンパクトでオールインワンのポータブルLB膜作製装置

Kibron_0505_005.jpg広範囲に界面活性化学実験に使用できるLB膜作製装置です。付属品の使用でLB膜作製、表面張力測定等がソフトで制御可能です。LB膜採取用器具を含め全てが付属します。コンパクトな可搬タイプなので約５分程度でセットアップが可能です。

モジュールにより多目的に使用できるLB膜作製装置

RibbonTrough.jpg必要に応じてオプションのモジュールを追加することで様々な測定に対応できるLB膜作製装置です。写真の「RT-100リボントラフ」を使用すれば高張力でのLB膜作製が可能。また「表面電位計MicroSpot」の装着で表面電位の測定も可能です。

LB膜用トラフに特殊合金を採用し、蛋白の吸着を防止

Kibron_0505_009.jpgトラフの材質には合金を使用しリム部分のみテフロン加工。他のLB膜測定装置に多いテフロンのみで造られたものと異なり蛋白の吸着を最小限にします。（写真は付属のマルチウェルプレートです。）

独自開発の小型センサーを搭載したLB膜作製装置

Kibron_0505_003.jpg他のLB膜作製装置にない特長として技術的な核でもある独自センサーにより表面張力、収縮等温曲線を0.01ｍN/mという高感度で測定。表面張力、表面圧測定において非常に小さな容量で実現します。LB膜作製を小さな表面積の基材で行うことができます。

測定の仕組み

Wilhelmyプレート法による極小合金製プローブ( 0.51 mm) を使用。

isothermc10.jpg写真をクリックすると拡大します。従来のＰｔプレート使用におけるアーティファクト・ヒステリシスを除去します。また従来のフィルター使用時の塩の乾燥、堆積から起こるエラーを防止します。表面圧力測定範囲は0 から130 mN/mを実現。

大気圧コントロール：アクリル製柵、ガス（アルゴン、水素）によるパージによりフィルムの酸化を防止、表面圧の時速測定中に顕微鏡、分光計でのフォトブリーチングの最小化を可能にします。分解能は10 µN/m、温度センサーは自動モニター後、測定中に表示し、最小分解能は0.1度を実現します。

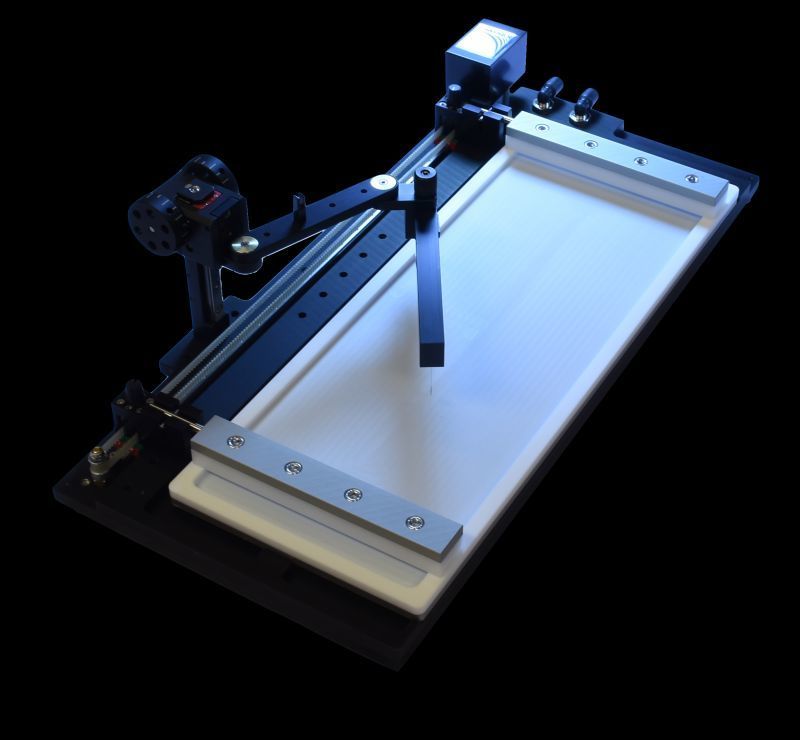

比類ない再現性を約束するMicroTroughXL

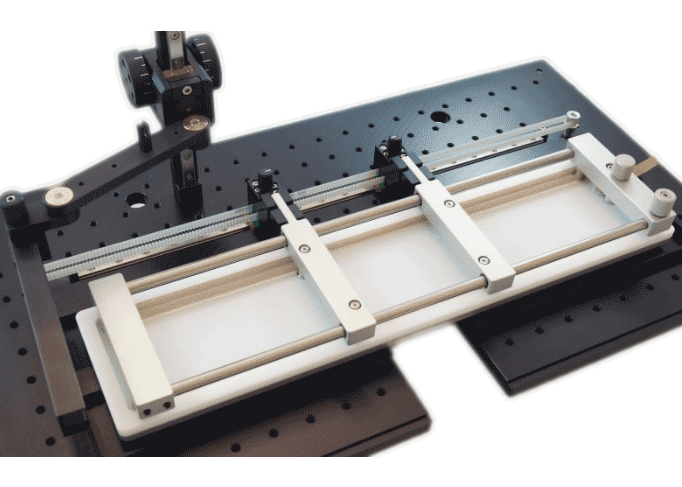

mtxl-overview_scaled.jpg写真をクリックすると拡大します。MicroTroughXLはより精度の高い測定に最適なトラフ「Precision Plus」を搭載し、専用ソフトFilmWare により同時に π-A 及びΔψ-A 等温曲線等の計算が行えます。

液体（クロロフォルム）の一定分量をマイクロシリンジで気液界面(10 mM phosphate saline buffer, 1 M NaCl, pH 6.6)の上に広げるとき、トラフの表面積は230 cm2、サブフェーズの容量は40ｍｌになります。

溶液からの蒸発が安定した状態で膜の圧縮を２つのバリア使い開始します。圧縮レートは4 Å2/chain/minとし圧縮時の脂質の配向変更や緩和を許容します。

表面圧（π）は独自開発のニードル型プローブからキブロン製KBN315高感度マイクロバランスでモニターされコンピュータへと伝えられます。単層の表面電位 ψはキブロン製μSpotの振動プレートで測定されます。２つの等温曲線は外気温に対して記録されます。

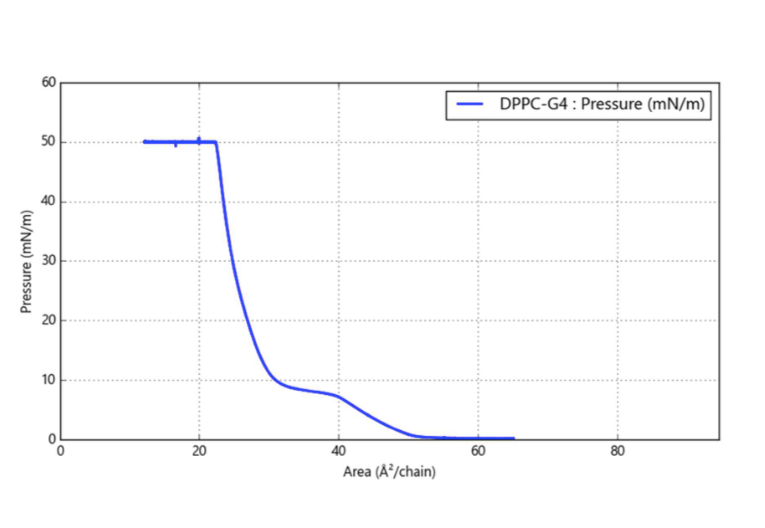

測定データ

FilmWare - 直観的で簡単操作のLB用ソフトウェア

Filmware2.gifシンプルな設定画面
初めての方には直観的ですぐに使い始められるソフトを心掛けています。また既にＬＢ膜での研究に経験のある方には先進的な機能を盛り込んでいます。強力なグラフィック、高速のデータ記録、データ呼び出し、印刷機能を備えた専用ソフトです。実験の内容をデザイン、実行と同時にリアルタイムで結果を表示。データを記憶し、解析や他のプログラムへのデータエキスポートをご提供します。

MicroTroughx stirrer.jpgビルトイン可能な小型攪拌装置
新たに制御ボックスに接続して専用ソフトでトラフ内の攪拌をプログラム制御できる攪拌装置（オプション）の追加も可能です。別売の攪拌装置を手動で操作する手間が大幅に省けます。



仕様・アプリーケーション

主なアプリケーション

MicroTroughXと豊富なアクセサリーを使用することで多くのアプリケーションに対応することができます。生体膜、細胞膜ラフト、脂質や膜内在性タンパク質等は現在のバイオサイエンスの最先端の話題になっています。単分子膜の使用はホスホリパーゼ、 肺サーファクタント、細胞伝達、抗菌ペプチド、血液凝固、細胞接着等の分野におけるモルキュールレベルのメカニズムを解き明かすのに大変役立ちます。：

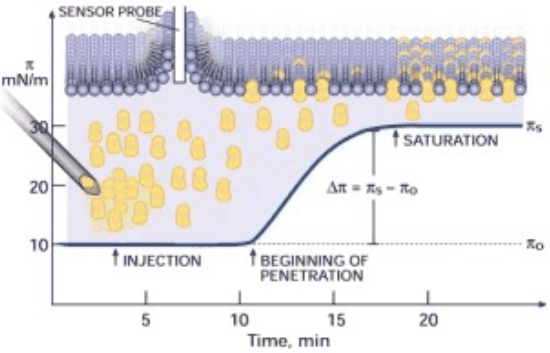

・ペプチドとタンパク質の脂質単分子膜への浸透
・タンパク質の２次元的結晶化
・酵素の単分子膜における作用（表面圧、等温曲線、等圧線、等面積を記録）
・脂質ラフトの構成
・製剤、ペプチド、脂質を含むたんぱく質の相互作用の計測
・単分子膜への蛍光顕微鏡、分光計測
・単分子膜での酵素の働きをミニター
・製剤における表面張力、CMCの特定
・表面電位の計測
・AFMにおけるEMグリッド、ミカでのLB膜作成
・FTIR測定
・ブリュースター角顕微鏡
・エリプソメーター
・表面張力測定
・分光測定

仕様

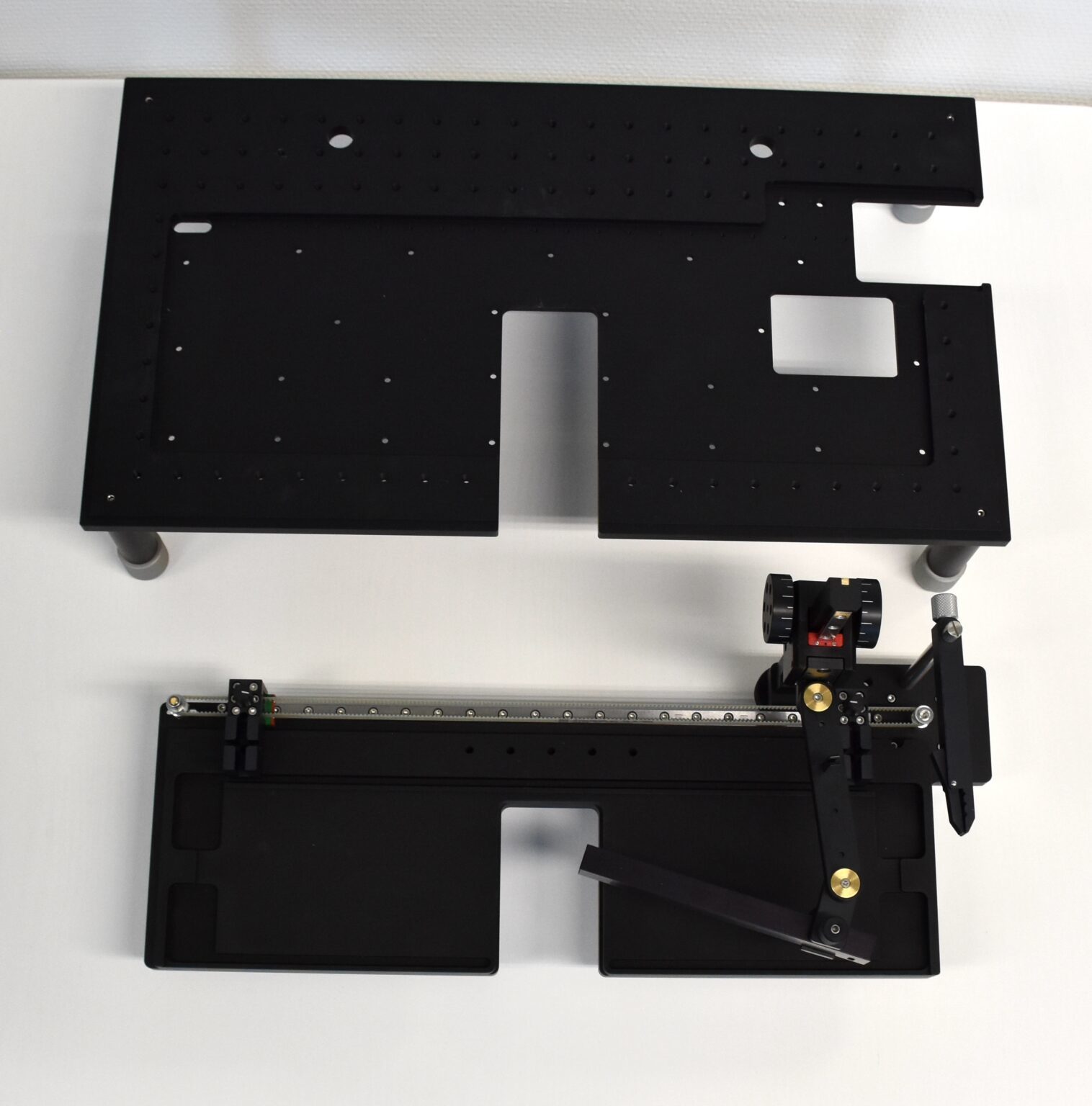

寸法・重量・ハードウェア


MicroTrough　X外寸：
33（W) x 14（D)　x　6（H)　cm
MicroTrough　XL外寸：
51（W) x 19（D)　x　6（H)　cm
電気部分外寸：
27（W) x 23（D) x 8（H) cm
重量：
3.55 kg
アクリル製ケース：
気流による乱れやインターフェースへのダストの堆積を防止。また酸化防止のためのガス使用、蛍光顕微鏡や分光計でのフォトブリーチングの使用
フィルム・エリア：
バリアーの材質　親水性不活性ポリマー（Ｄｅｌｒｉｎ）製。疎水性バリアー（ＰＴＦＥ）の別注も可能。
圧縮速度：
1～200 mm/min (１バリアーで使用）　誤差0.1％未満
バリアー駆動モーター：
高精度ステップモーター使用。
制御：
ソフトによる持続的、リアルタイム測定での全面制御。

トラフ

トラフ材質：
合金製（一部リムのみＰＴＦＥ製）。標準に加え数種のデザインを用意。様々なカスタムメイド可能。
容量：
マルチウェルプレート：　300 µｌ
Ｌトラフ：　22 ml (X) / 45 ml (XL)
ＬＢトラフ：　55 ml (X)/ 100 ml (XL)
※サブフェーズは磁石で攪拌
MicroTrough　X　標準型トラフ内径：
23 x 5.9 cm
MicroTrough　XL拡張版トラフ内径：
39.3 x 5.9 cm

主要アクセサリー

Layer X投入装置（標準装備）

ディッパー寸法：
30　ｘ　100　mm。ベースプレートのレールに装着するＬＢ投入メカ。
最大基板寸法：
40 x 28 mm (X)/ 40 x 50 mm (XL)。

RT-100リボントラフ(オプション）

  • PTFE製リボンでフィルムを圧縮、高い表面圧での可能性。 LayerXと組み合わせ可能。蛍光顕微鏡、分光計との測定を可能に。

表面電位計MicroSpot（オプション）

  • 1 mＶ以上の解像度。ベースプレートのレールガイドに装着して使用。サブフェーズ3 mlからの表面電位と表面圧の測定が可能。サブフェーズは磁石で攪拌。優れた信号/ノイズ比。

TCP温度制御プレート（オプション）

  • 恒温層に接続。

消耗品・アクセサリー

写真をクリックすると拡大します。

品番：1501

clean_probe_scaled.jpgDyneProbe　1カートン（8本入り）
セミディスポタイプの表面張力計用プローブです。（Delta-8、EZ-Pi/AquaPiシリーズ、DeltaPi、MicroTroughXシリーズ兼用）　使用毎にバーナーで洗浄します。使用可能回数は測定する対象や条件によります。通常AquaPiでの水質測定で100程度の使用が可能です。


品番：6603

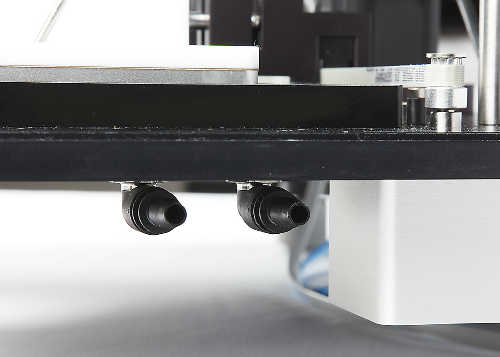

mtxs_temperature_controlled_plate.jpgTCP温度制御用プレート
恒温槽に接続してベースプレート下に配置します。


品番：6207

mtxs_all_teflon_plate_scaled.jpgテフロン製マルチウェルプレート
テフロン製のマルチウェルプレートです。透過試験で便利なインジェクション用のポートをウェルに備えています。脂質膜へのペプチドや薬剤の透過モニタリング用にデザインされています。


品番：4145

multiwell_plate_v2_scaled.jpgアルミ製テフロンコート済みマルチウェルプレート
アルミ製のマルチウェルプレートにテフロンをコートしています。透過試験で便利なインジェクション用のポートをウェルに備えています。内蔵スターラーと組み合わせることをお勧めします。



品番：6283

mtxs_microscopy_trough_quartz_800x533.jpg水晶窓付きトラフ
水晶硝子の窓を備えたトラフです。ラングミュア膜の蛍光観察を倒立顕微鏡等と組み合わせて行います。


品番：6299

mtxs_zero-order_trough_800x533.jpgテフロン製ゼロ・オーダー・トラフ
単分子フィルムでの酵素反応を研究する際に使用するテフロン製トラフです。ゼロ・オーダー（リニア）での動態を可能にします。


品番：6060＆6061

mtx_stirrers_scaled.jpg内蔵スターラー
専用ソフトで微妙な回転も制御可能な小型スターラーです。トラフやマルチウェルの下部に専用サポートを装着して使用します。


品番：6270

多目的LB膜作製装置MicroTrough-X-MicroSpot_top.gif表面電位計MicroSpot
1 mＶ以上の分解能。ベースプレートのレールガイドに装着して使用。サブフェーズ3 mlからの表面電位と表面圧の測定が可能。サブフェーズは磁石で攪拌。優れた信号/ノイズ比。


品番：6815

多目的LB膜作製装置MicroTrough-X-RibbonTrough.gifRT-100リボントラフ
PTFE製リボンでフィルムを圧縮、高い表面圧での可能性。 LayerXと組み合わせ可能。蛍光顕微鏡、分光計との測定を可能に。


品番：1530

probe_handler_r2_scaled.jpgプローブハンドラー
プローブ着脱器具及びクリーニングの際に安全にプローブをホールドします。


品番：1531

probe-hander_station_scaled.jpgメンテナンス・ステーション
「高速表面張力計AquaPi」、「多機能表面張力計EZ-Pi plus」、「多目的LB膜作製装置MicroTroughX-LB」共通のプローブ着脱器具及びクリーニング用のステーションです。タンパク質等が含まれる試料に使用後、ステーションにハンドラーを固定、プローブを純水その後/またはDMSO（ジメチルスルホキシド）に浸し、赤熱洗浄します。


文献・資料

Hazen et. al. 2007. Hydrothermal Reactions of Pyruvic Acid: Synthesis, Selection, and Self-Assembly of Amphiphilic Molecules. Orig. Life Evol. Biosph. 37, 143-152

Jaeger et. al. 2006. A surfactant Co(III) chelate containing two tridentate ligands. Colloids and Surfaces A: Physicochemical and Engineering Aspects. 289, (1-3), 158-162

Thuduppathy et. al. 2006. The N-Terminal of Bcl-xL Reversibly Binds Membranes in a pH-Dependent Manner. Biochemistry, 45 (48), 14533-14542

Levy et.al. 2006. The minimal amyloid-forming fragment of the islet amyloid polypeptide is a glycolipid-binding domain. FEBS Journal 273, 5724-5735


Dhruv et.al. 2006. Protein insertion and patterning of PEG bearing Langmuir monolayers. Biotechnol. Prog., 22 (1), 150-155

Hommel et. al. 2005. Spectroscopic and computational studies of aqueous ethylene glycol solution surfaces. J. Phys. Chem. B 109, 811-818

Härtel et.al. 2005. Shape transitions and lattice structuring of ceramide-enriched domains. Biophys. J. 88, 287-304

Garmy et.al. 2005. Interaction of cholesterol with sphingosine: physicochemical characterization and impact on intestinal absorption. Journal of Lipid Research, 46, 36-45

Schneider et. al. 2005. Stripes of partially fluorinated alkyl chains: Dipolar Langmuir monolayers. The Journal of Chemical Physics 122, 094717

Anderluh et.al. 2005. Interaction of human stefin B in the prefibrillar oligometric form with membranes. FEBS Journal 272, 3042-3051

Sostarecz et. al. 2004. Depth profiling of Langmuir-Blodgett films with a buckminsterfullerene probe. Anal. Chem. 76, 6651-6658

Santacroce et.al. 2004. Studies of the carbohydrate interaction between lactose and GM3 using Langmuir monolayers and glycolipid micelles. Glycoconjugate Journal 21, 89-95

Bonn et.al. 2004. A molecular view of cholesterol-induced condensation in a lipid monolayer. J. Phys. Chem. B 108, 19083-19085

Sostarecz et. al. 2004. Depth profiling studies of multilayer films with a C60+ ion source. Applied Surface Science 231-232, 179-182

Garmy et.al. 2004. Interaction of cholesterol with sphingosine: physicochemical characterization and impact on intestinal absorption. Journal of Lipid Research 46, 36-45

Alakoskela et. al. 2004. Dipole Potential Head-Group Spacing are Determinants for the Membrane Partitioning of Pregnanolone. Mol. Pharmacol. 66, 161-168

Suomalainen et. al. 2004. Surface Activity Profiling of Drugs Applied to the Prediction of Blood-Brain Barrier Permeability. J. Med. Chem 47(7) pp. 1783-1788

Van Loon et.al. 2004. Methanol Reaction with Sulfuric Acid: A Vibrational Spectroscopic Study. J. Phys. Chem. B 108, 17666-17674

Ho et.al. 2004. Protein-driven energy transduction across polymeric biomembranes. Nanotechnology 15, 1084-1094

Sostarecz et. al. 2004. Influence of Molecular Environment on the Analysis of Phospholipids by Time-of-Flight Secondary Ion Mass Spectrometry. Langmuir 20, 4926-4932

Bucki et. al. 2004. Antibacterial Activities of Rhodamine B-Conjugated Gelsolin-Derived Peptides Compared to thos of the Antimicrobial Peptides Cathelicidin LL37, Magainin II, and Melittin. Antimicrob. Agents Chemother. 48(5), 1526-1533

Crandall et. al. 2004. Characterization and comparative evaluation of a structurally unique PAI-1 inhibitor exhibiting oral in-vivo efficacy. Journal of Thrombosis and Haemostasis. 2, 8, 1422-1427

Gutierrez-Aguirre et. al. 2004. Membrane insertion of the N-terminal alpha-helix of equinatoxin II, a se anemone cytolytic toxin. Biochem J. 384, 421-428

Barlic et. al. 2004. Lipid Phase Coexistence Favors Membrane Insertion of Equinatoxin-II, a Pore-formin Toxin from Actinia equina. The Journal of Biological Chemistry 279, 33, 34209-34216

Sostarecz et. al. 2004. Depth Profiling of Langmuir-Blodgett Films with a Buckminsterfullerene Probe. Anal. Chem. 76, 6651-6658

Ishitsuka et. al. 2004. A Lipid-Specific Toxin Reveals Heterogeneity of Sphingomyelin-Containing Membranes. Biophysical J. 86:296-307

Simonsen et.al. 2003. Acyl-coenzyme A organizes laterally in membranes and is recognized specially by acyl-coenzyme A binding protein. FEBS Letters 552, 253-258

Onishi et. al. 2003. High-Speed Screening and Structure-Activity Relationship Analysis for the Substrate Specificity of P-Glycoprotein. Chem-Bio Informatics Journal 4:3:175-193

Ma and Allen. 2003. Surface Studies of Aqueos Methanol Solutions by Vibrational Broad Bandwidth Sum Frequency Generation Spectroscopy. J. Phys. Chem. B. 107:6343-6349

Onishi et. al. 2003. High-Speed Screening and Structure-Activity Relationship Analysis for the Substrate Specifity of P-Glycoprotein (ABCB1). Chem-Bio Informatics Journal 3(4), 175-193

Maresca et. al. 2003. The Virotoxin Model of HIV-1 Enteropathy: Involvment of GPR15/Bob and Galactosylceramide in the Cytopathic Effects Induced by HIV-1gp 120 in the HT-29-D4 Intestinal Cell Line. J. Biomed. Sci. 10, 156-166

Hommel and Allen. 2003. 1-Methyl Napthalene Reorientation at the Air-Liquid Interface upon Water Saturation Studied by Vibrational Broad Bandwidth Sum Frequency Generation Spectroscopy. J. Phys. Chem. B. 107:10823-10828

Saez-Cirion et. al. 2003. Structural and Functional Roles of HIV-1 gp41 Pretransmembrane Sequence Segmentation. Biophysical Journal Dec.

Soderlund et. al. 2003. Comparison of the Effects of Surface Tension and Osmotic Pressure on the Interfacial Hydration of a Fluid Phospholipid Bilayer. Biophysical J. 85:2333-2341

Martini and Disalvo. 2003. Effect of Polar Groups on the Activity of Aspartyl protease Adsorbed to Lipid Membranes. Chemistry and Physics of Lipids. 122:1-2:177-183

Lee et. al. 2003. The lateral diffusion of selectivity aggregated peptides in giant unilamellar vesicles. Biophysical Journal Mar.

Saez-Cirion et. al. 2003. Pre-transmembrane Sequence of Ebola Glycoprotein. Interfacial Hydrophobicity Distribution and Interaction with Membranes. FEBS Letters. 533:47-53

Qi et.al. 2002. Two-step Membrane Binding by Equinatoxin II, a Pore-forming Toxin from the Sea Anemone, Involves an Exposed Aromatic Cluster and a Flexible Helix. The Journal of Biological Chemistry 277, 44, 41916-41924

Nehete et. al. 2002. A Post-CD4-Binding Step Involving Interaction of the V3 Region of Viral gp120 with Host Cell Surface Glycosphingolipids is Common to Entry and Infection by Diverse HIV-1 strains. Antiviral Research. 56:3:233-251

Fanani et. al. 2002. Bidirectional Control of Sphingomyelinase Activity and Surface Topography in Lipid Monolayers. Biophys. J. 83:6:3416-3424

Leidy et. al. 2002. Ripples and the Formation of Anisotropic Lipid Domains: Imaging Two-Component Supported Double Bilayers by Atomic Force Microscopy. Biophys. J. 83:5:2625-2633

Gillian et. al. 2002. Fluorescence and physical characterization of sol-gel-derived nanocomposite films suitable for the entrapment of biomolecules. J. Mater. Chem. 12(12), 3400-3406

Walther et. al. 2002. Surfactant with SP-B and SP-C Analogues Improves Lung Function in Surfactant-Deficien Rats. Biol Neonate 82:181-187

Hong et. al. 2002. Two-step Membrane Binding by Equinatoxin II, a Pore-forming Toxin from the Sea Anemone, Involves an Exposed Aromatic Cluster and a Flexible Helix. JBC 277:44:41916-41924

Zhao et. al. 2002. Interactions of Adriamycin, Cytochrome c, and Serum Albumin with Lipid Monolayers Containing Poly(ethylene glycol)-Ceramide. Biophysical Journal 83(2), 954-967

Sui et.al. 2002. Two-Dimensional Self-Assembly of Liquid-Crystalline PeryleneDiimide Derivates at the Air/Water Interface. ChemPhysChem 3(12), 1041-1044

Mahfoud et. al. 2002. A novel soluble analog of the HIV-1 furion cofactor, globotriaosylceramide (Gb3), eliminates the cholesterol requirement for high affinity gp120/Gb3 interaction. Journal of Lipid Research 43:1670-1679

Soderlund et. al. 2002. Effects of betaine on the structural dynamics of Thermomyces (Humicola) lanuginosa lipase. Colloids and Surfaces B: Biointerfaces 26:1-2:75-83

Dahim et. al. 2002. Physical and Photophysical Characterization of a BODIPY Phosphatidylcholine as a Membrane Probe. Biophys J. 83:3:1511-1524

Holopainen et. al. 2002. Macroscopic Consequences of the Action of Phopholiopase C on Giant Unilamellar Liposomes. Biophys J. 83:2:932-943

Saez-Cirion et. al. 2002. Sphingomyelin and Cholesterol Promote HIV-1 gp41 Pretransmembrane Sequence Surface Aggregation and Membrane Restructuring. JBC 277:24:21776-21785

Nag et. al. 2002. Segregation of Saturated Chain Lipids in Pulmonary Surfactant Films and Bilayers. Biophys. J. 82:2041-2051

Mahfoud et. al. 2002. Identification of a Common Sphingolipid-binding Domain in Alzheimer, Prion, and HIV-1 Proteins. JBC 277:13:11292-11296

Balasubramanian et. al. 2002. Dispersion and Stability Studies of Resorcinarene-Encapsulated Gold Nanoparticles. Langmuir 18:3676-3681

Kaasgaard et. al. 2002. Lipid domain formation and ligand-receptor distribution in lipid bilayer membranes investigated by atomic force microscopy. FEBS Letters 515:29-34

Mintzer et. al. 2002. Behavior of a photoactivatable analog of cholesterol, 6-photocholesterol, in model membranes. FEBS Letters 510:3:181-184

Saily et. al. 2001. Characterization of Mixed Monolayers of Phophatidylcholine and a Dicationic Gemini Surfactant SS-1 with a Langmuir Balance: Effects of DNA. Biophys. J. 81:4:2135-2143

Zhao et. al. 2001. Comparison of the Membrane Association of Two Antimicrobial Peptides, Mangainin 2 and Indolicidin. Biophys. J. 81:5:2979-2991

Cunningham et. al. 2001. Cell Permeant Polyphosphoinositide-binding Peptides that Block Cell Motility and Actin Assembly. J. Biol. Chem. 276:43390-43399

Kaasgaard et. al. 2001. In Situ Atomic Force Microscope Imaging of Supported Lipid Bilayers. Single Molecules 2, 105-108

Medina et. al. 2001. Binding of Novel Peptide Inhibitors of Type IV Collagenases to Phopholipid Membranes and Use in Liposome Targeting to Tumor Cells In Vitro. Cancer Research 61, 3978-3985

Caaveiro et. al. 2001. Differential Interaction of Equinatoxin II with Model Membranes in Response to Lipid Composition. Biophys. J. 80:1343-1353

Fantini ei.al. 2000. Role of glycosphingolipid microdomains in CD4-dependent HIV-1 fusion. Glycoconjugate Journal 17, 199-204

Schoenfeld et. al. 2000. Total synthesis of mololipids: A new series of anti-HIV Moloka'iamine derivatives. Bioorganic & Medicinal Chemistry Letters 10:2679-2681

Fantini et. al. 2000. Glycosphingolipid (GSL) microdomains as attachment platforms for host pathogens and their toxins on intestinal epithelial cells: Activation of signal transduction pathways and pertubations of intestinal absorption and secretion. Glycoconjugate Journal 17, 173-179

Subramanian et. al. 2000. Characterisation of three novel cationic lipids as liposomal complexes with DNA. BBA-Biomembranes 1466:289-305

Weber et.al. 2000. Synthesis of glycolipid analogues that distrupt binding of HIV-1 gp120 to galactosylceramide. Bioorganic and Medicinal Chemistry Letters 10:10:1011-1014

Soderlund et. al. 1999. Interactions of Cyclosporin A with Phospholipid Membranes: Effect of Cholesterol. Molecular Pharmacology 55:1:32-38





LB膜作製装置

純水を満たした水槽容器（トラフ）の水面上に疎水性もしくは両親媒性物質を1滴展開します。このとき水面に広がった薄い膜の厚さは1分子のものと同じになり、この膜を単分子膜と呼びます。

この不溶性単分子膜をサブストレートと呼ばれるガラス基板等の上に複数回写し取り、累積する膜(分子累積膜)を作製する際に使用するのがLB膜作製装置（Langmuir-Blodgett膜作製装置）です。

LB膜を作製する際にトラフ（水槽）が汚染されずに正確な表面張力をモニターしながら作業を行うことがとても重要です。また両サイドからバリアを安定的にソフト等でコントロールする必要があります。キブロン社製のLB膜作製装置は独自開発の高性能バランスセンサーを採用することでトラフを業界最小サイズに成功しています。また使いやすい専用ソフトと左右対称で精度の高い圧縮を可能にするダブルバリア方式を採用しています。
